Złączka prosta BB M14X1,5 8L

Złączka prosta BB M14X1,5 8L

HYDRON

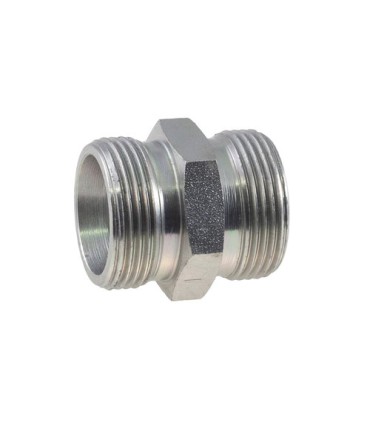

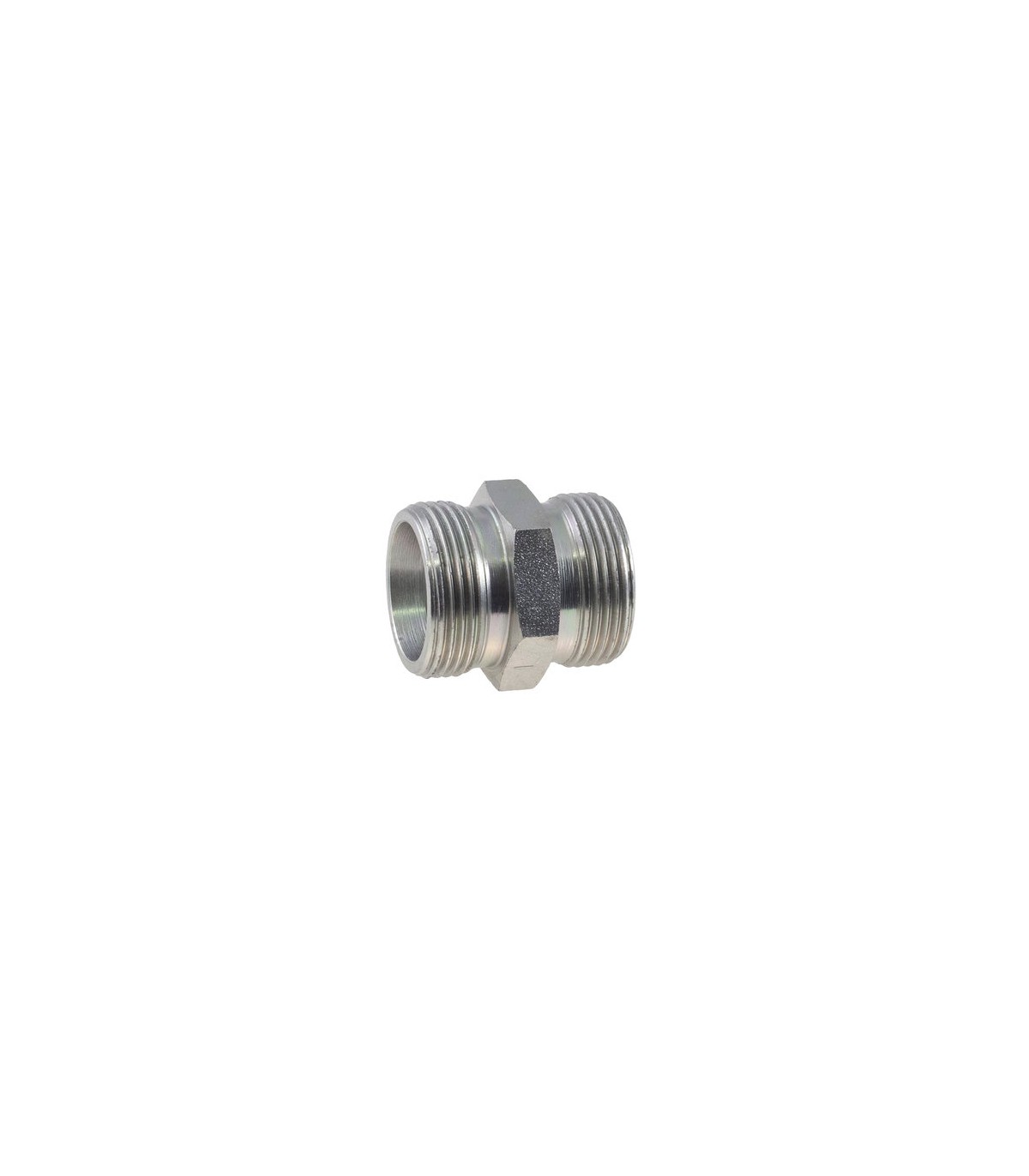

Złączka prosta BB M14X1,5 8L

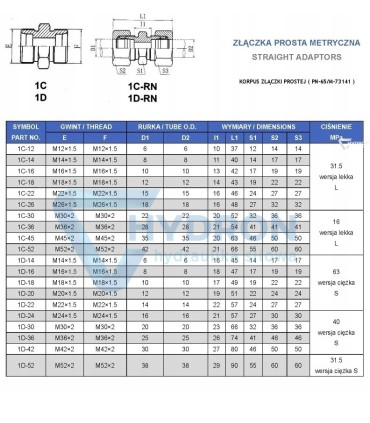

KORPUS ZŁĄCZKI PROSTEJ BB [ STRAIGHT METRIC UNION ]

Wykonane według Polskiej Normy : PN-65/M-73141

Wykonanie według DIN 2353

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Pomocne dane:

Średnica gwintu M14x1,5

Średnica zewnętrzna [mm]: 13,6 – 13,9

Średnica wewnętrzna [mm]: 12,2 – 12,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint z jednej strony: zewnętrzny metryczny 14X1,5

Gwint z drugiej strony: zewnętrzny metryczny 14x1,5

Wersja: lekka

Ciśnienie nominalne: 315bar

Typ cieczy: olej hydrauliczny

Słowa kluczowe: nypel metryczny, złączka BB, łącznik metryczny, złączka prosta.

oznaczenie wg Ermetto : XG 8-LL | G08L

oznaczenie wg Rastelli-Raccordi : TN98-8LL

oznaczenie wg Cast : 103505.1

SYMBOL: 1C-14

* Złącze proste / Straight coupling

* Złącze proste Typ: Tn98

* G Złączka prosta / Końcówki EO ze stożkiem 24°

• Typ złącza: proste
• Gwint 1: M14x1,5
• Gwint 1 ( mm ): 13,6-13,9zew./12,2-12,6wew.
• Gwint 2: M14X1,5
• Przeznaczenie: jako złączka lub przyłączka
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73140 Przyłączki proste
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TN98-8L
• Oznaczenie wg CAST: 103505.1
• Oznaczenie wg PARKER ERMETO: XG 8-L | G08L

Złączka prosta BB z gwintami M14X1,5 (8L) po obu stronach, służąca do łączenia węży hydraulicznych. Alternatywne oznaczenie VNW06HL. Symbol : 1C-14
