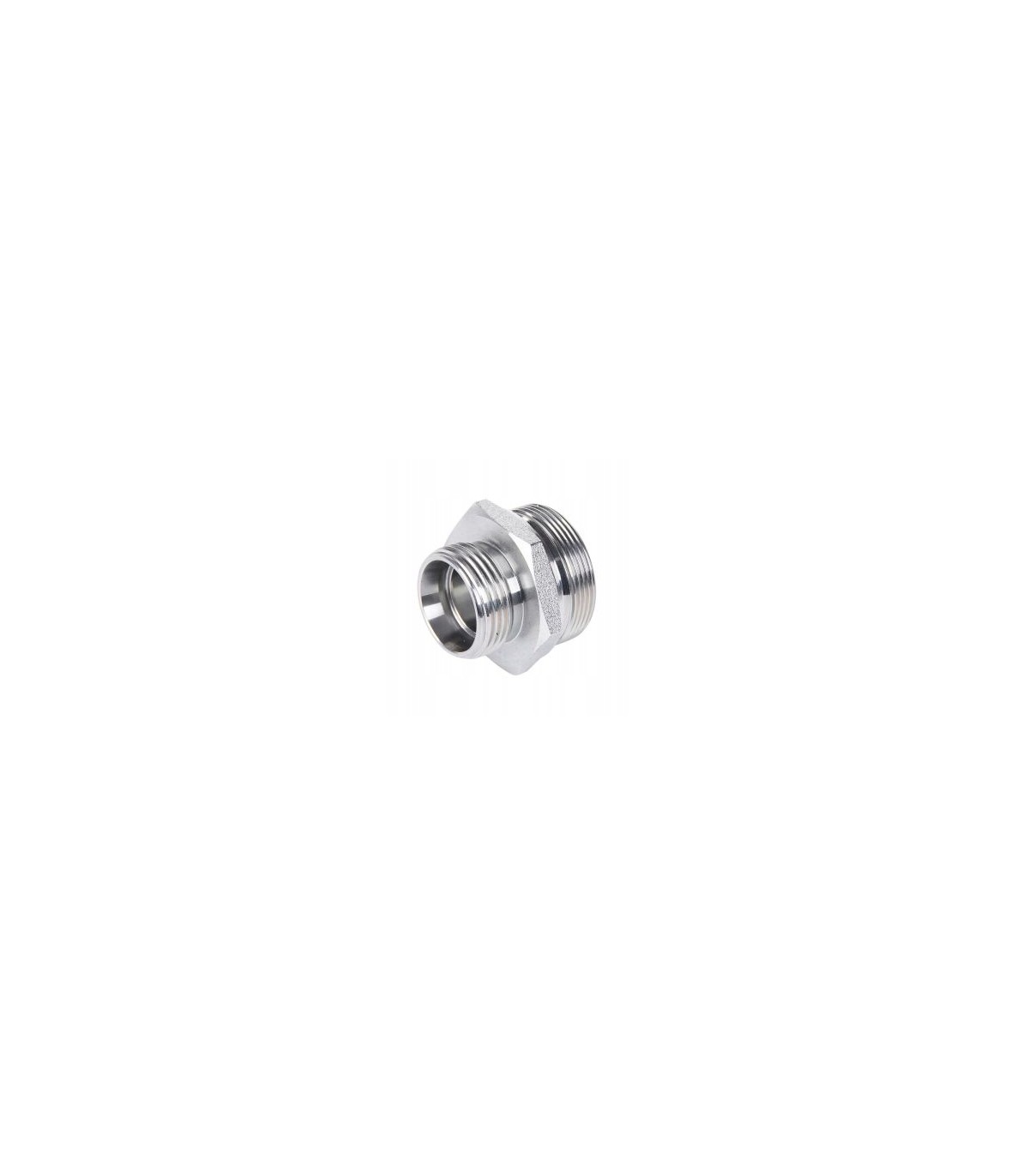

Złączka prosta BB M22X1,5 15L S27 duży sześciokąt

Złączka prosta BB M22X1,5 15L S27 duży sześciokąt

HYDRON

Złączka prosta BB M22X1,5 15L S27 duży sześciokąt

KORPUS ZŁĄCZKI PROSTEJ BB [ STRAIGHT METRIC UNION ]

Wykonane według Polskiej Normy : PN-65/M-73141

Wykonanie według DIN 2353

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Pomocne dane:

Średnica gwintu M22x1,5

Średnica zewnętrzna [mm]: 21,6 – 21,9

Średnica wewnętrzna [mm]: 20,2 – 20,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint z jednej strony: zewnętrzny metryczny 22X1,5

Gwint z drugiej strony: zewnętrzny metryczny 22x1,5

Wersja: lekka

Ciśnienie nominalne: 315bar

Typ cieczy: olej hydrauliczny

Słowa kluczowe: nypel metryczny, złączka BB, łącznik metryczny, złączka prosta.

oznaczenie wg Cast : 103508.1

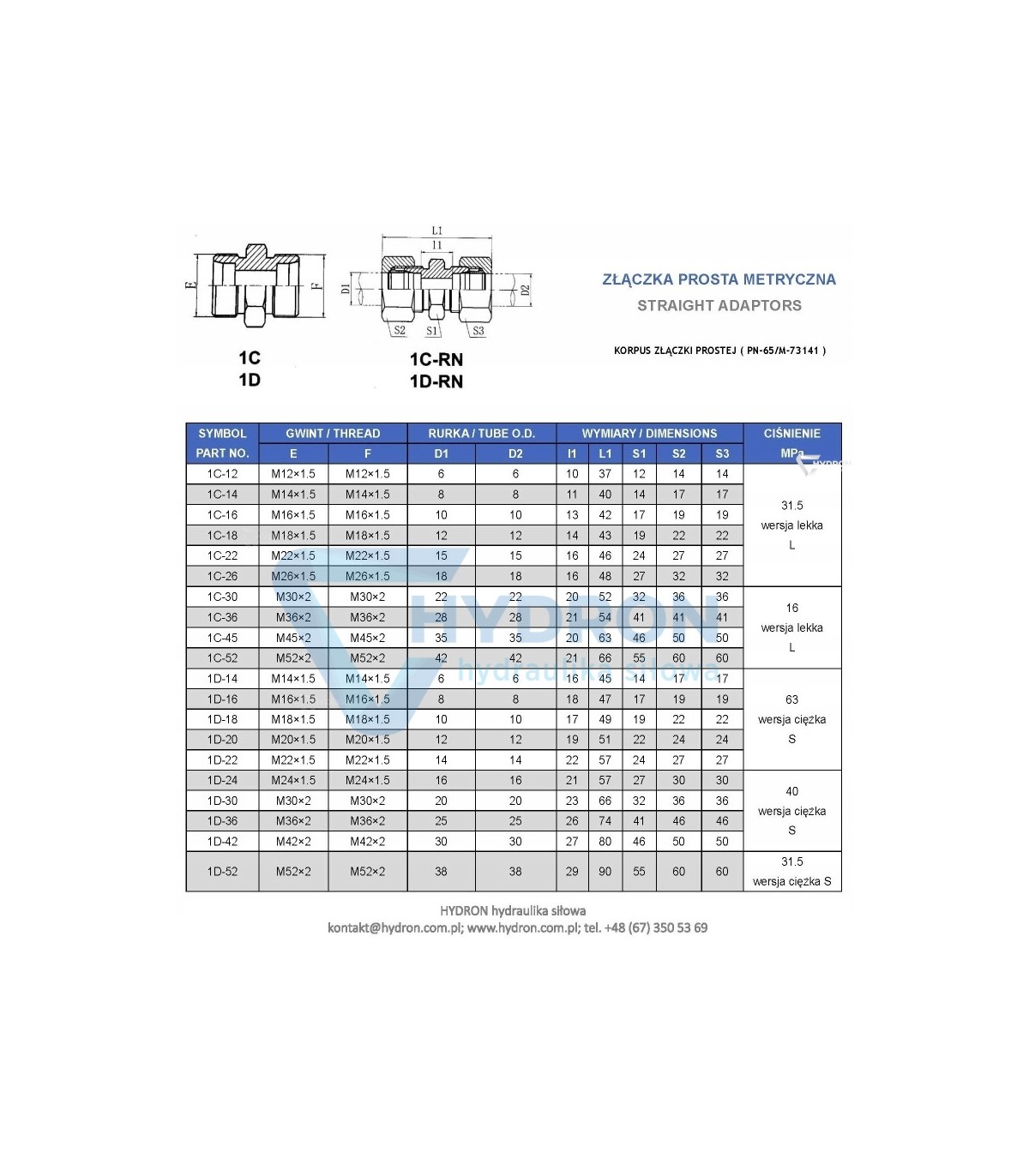

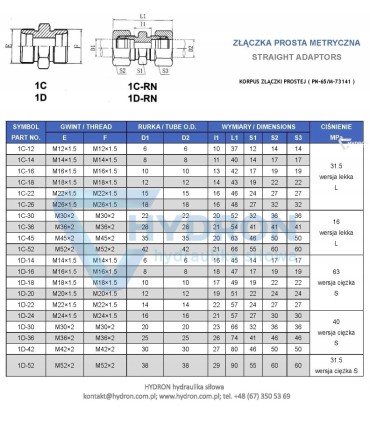

SYMBOL: 1C-22

* Złącze proste / Straight coupling

* Złącze proste Typ: Tn98

• Typ złącza: proste
• Gwint 1: M22x1,5
• Gwint 1 ( mm ): 21,6-21,9zew./20,2-20,6wew.
• Gwint 2: M22X1,5
• Przeznaczenie: jako złączka lub przyłączka
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73140 Przyłączki proste
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg CAST: 103508.1

Złączka prosta BB z gwintami M22X1,5 z wiekszym sześciokątem. Złączka może służyć jako przyłączka np. do pompy, siłownika, rozsdzielacza. Oznaczenie alternatywne : XG15LCFM22, 1C-22
