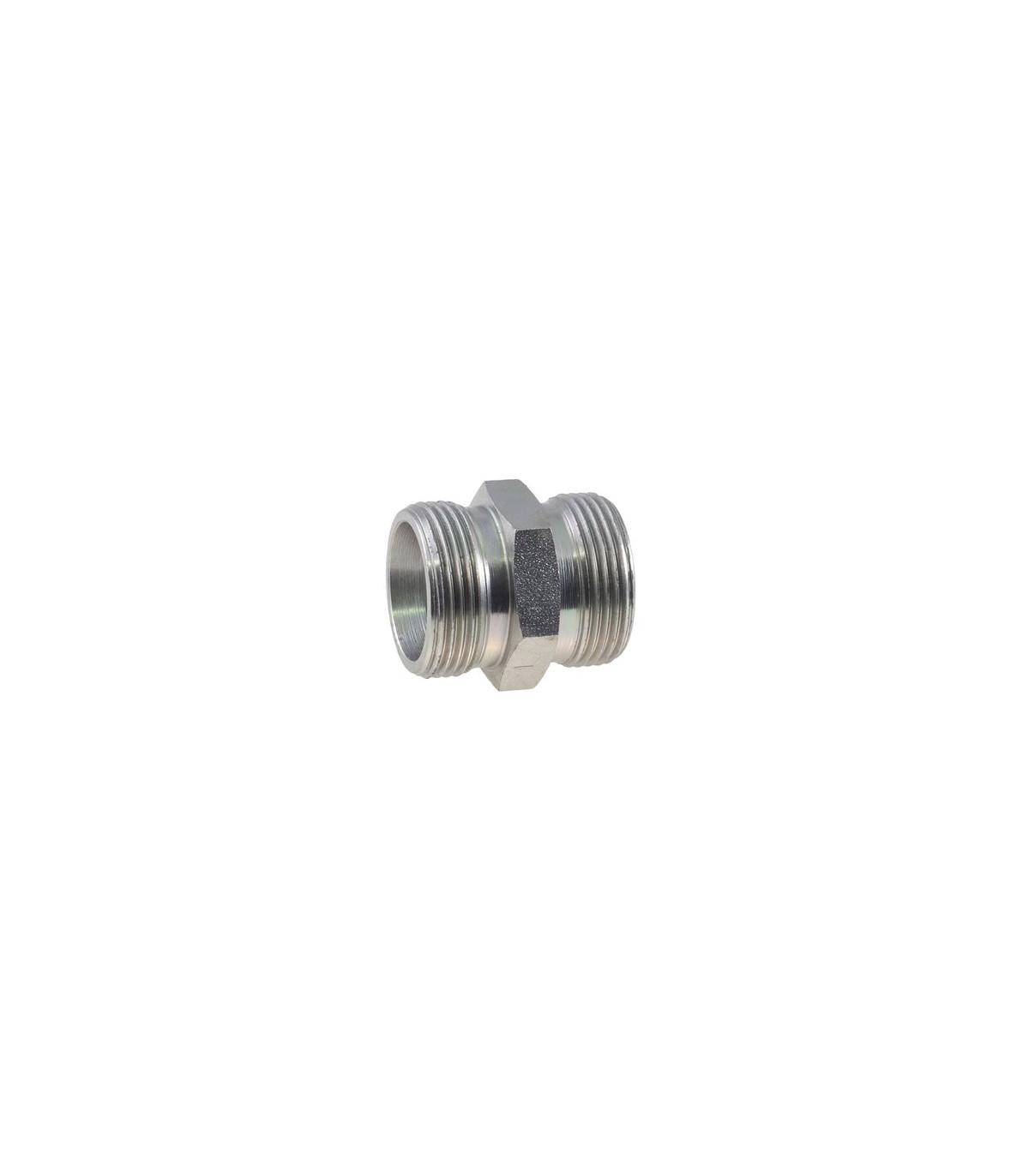

Złączka prosta BB M12x1,5 6L

Złączka / Przyłączka M12x1,5/M12x1,5 6L (16-6/4)

HYDRON

Złączka M12x1,5/M12x1,5 6L

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Pomocne dane:

Średnica gwintu M12x1,5

Średnica zewnętrzna [mm]: 11,6 – 11,9

Średnica wewnętrzna [mm]: 10,2 – 10,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint z jednej strony: zewnętrzny metryczny 12X1,5

Gwint z drugiej strony: zewnętrzny metryczny 12x1,5

Wersja: lekka

Ciśnienie nominalne: 315bar

Typ cieczy: olej hydrauliczny

Słowa kluczowe: nypel metryczny, złączka BB, łącznik metryczny, złączka prosta.

oznaczenie wg Parker Ermeto: G06L

* G Złączka prosta / Końcówki EO ze stożkiem 24°

• Typ złącza: proste
• Gwint 1: M12x1,5
• Gwint 1 ( mm ): 11,6-11,9zew./10,2-10,6wew.
• Gwint 2: M12X1,5
• Przeznaczenie: jako złączka lub przyłączka
• Ciśnienie pracy: 100 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73140 Przyłączki proste
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TN98-6L
• Oznaczenie wg CAST: 103502.1
• Oznaczenie wg PARKER ERMETO: G06L
• Oznaczenie alternatywne: XG 6-L

Złączka prosta BB M12x1,5 6L. Oznaczenie alternatywne : PN-144 16-6/4
