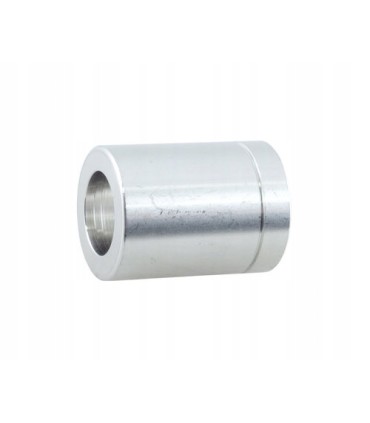

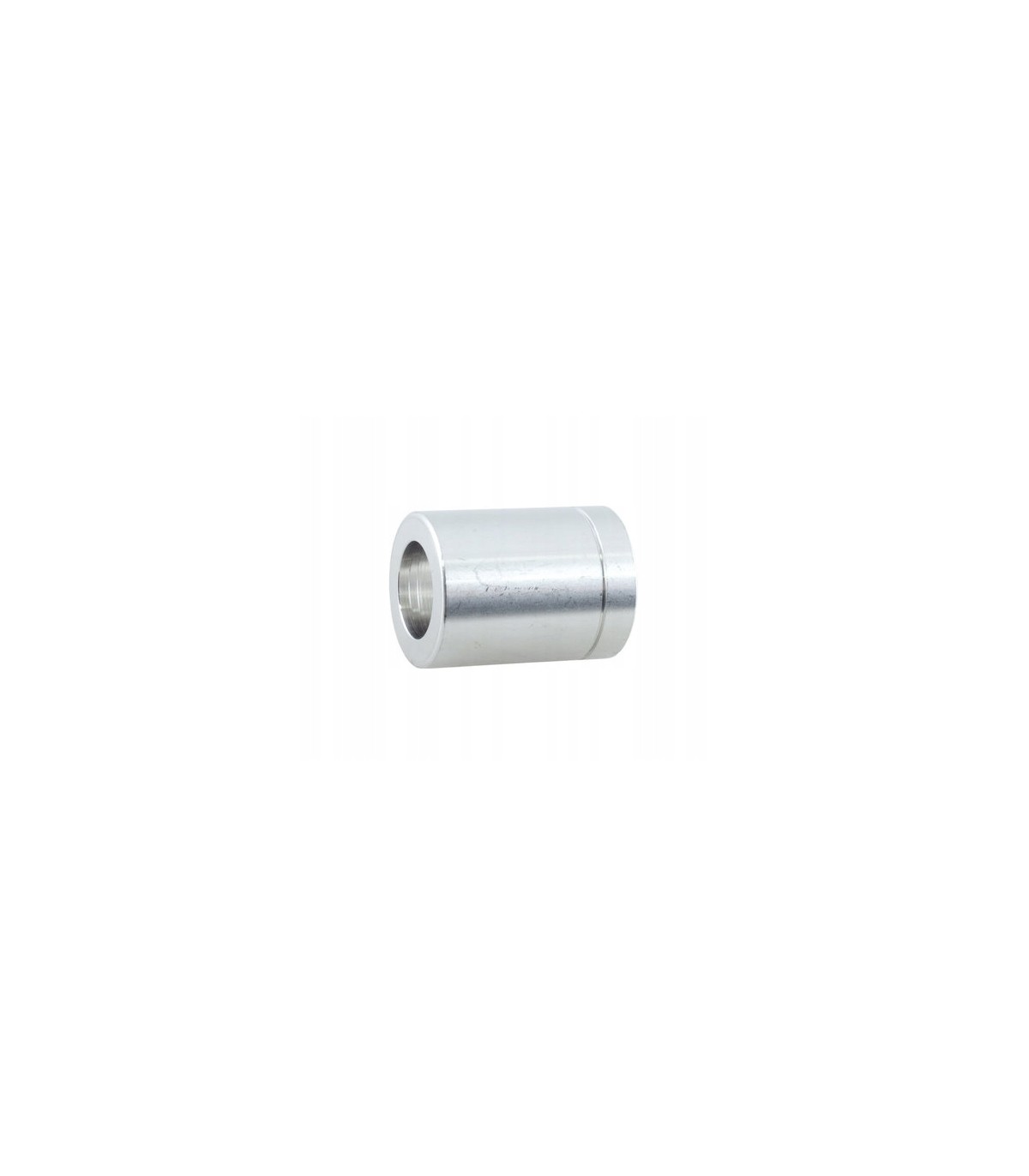

Tuleja zaciskowa na wąż DN13 2SN (1/2")

Tuleja zaciskowa na wąż DN06 2SN

HYDRON

Tuleja zaciskowa na wąż dn06 2SN ( dwa oploty stalowe )

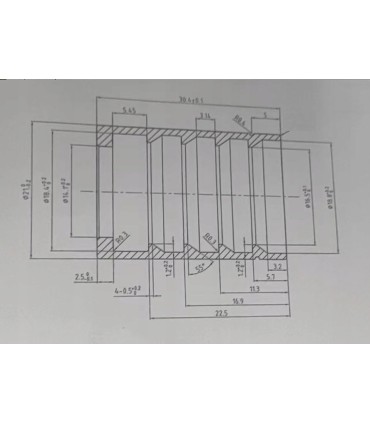

Wymiary tulejki :

średnica zewnętrzna : 21mm długość całkowita : 30mm wymiar otworu pod zamek : 11,1mm średnica wewnętrzna : 15,7mm

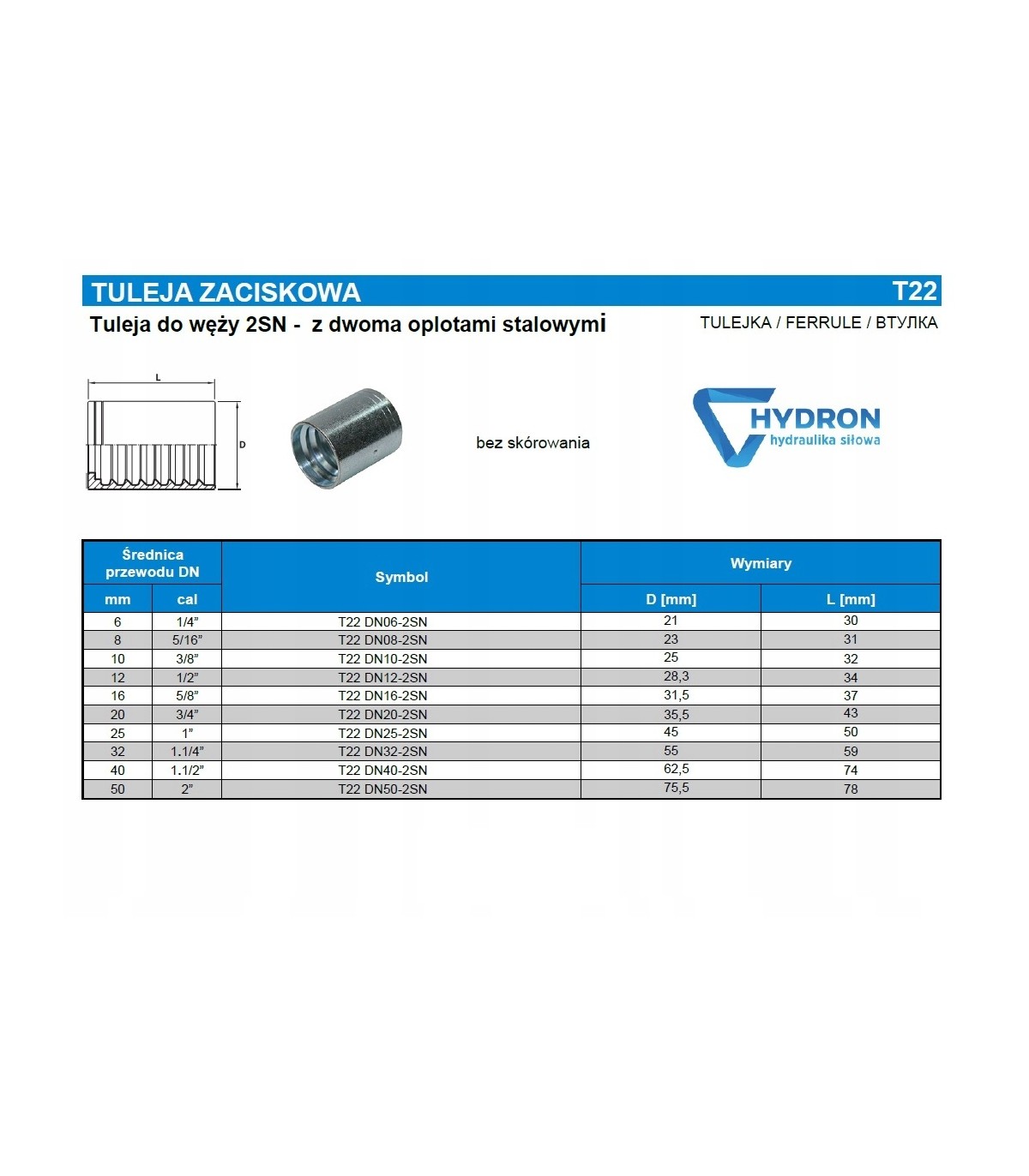

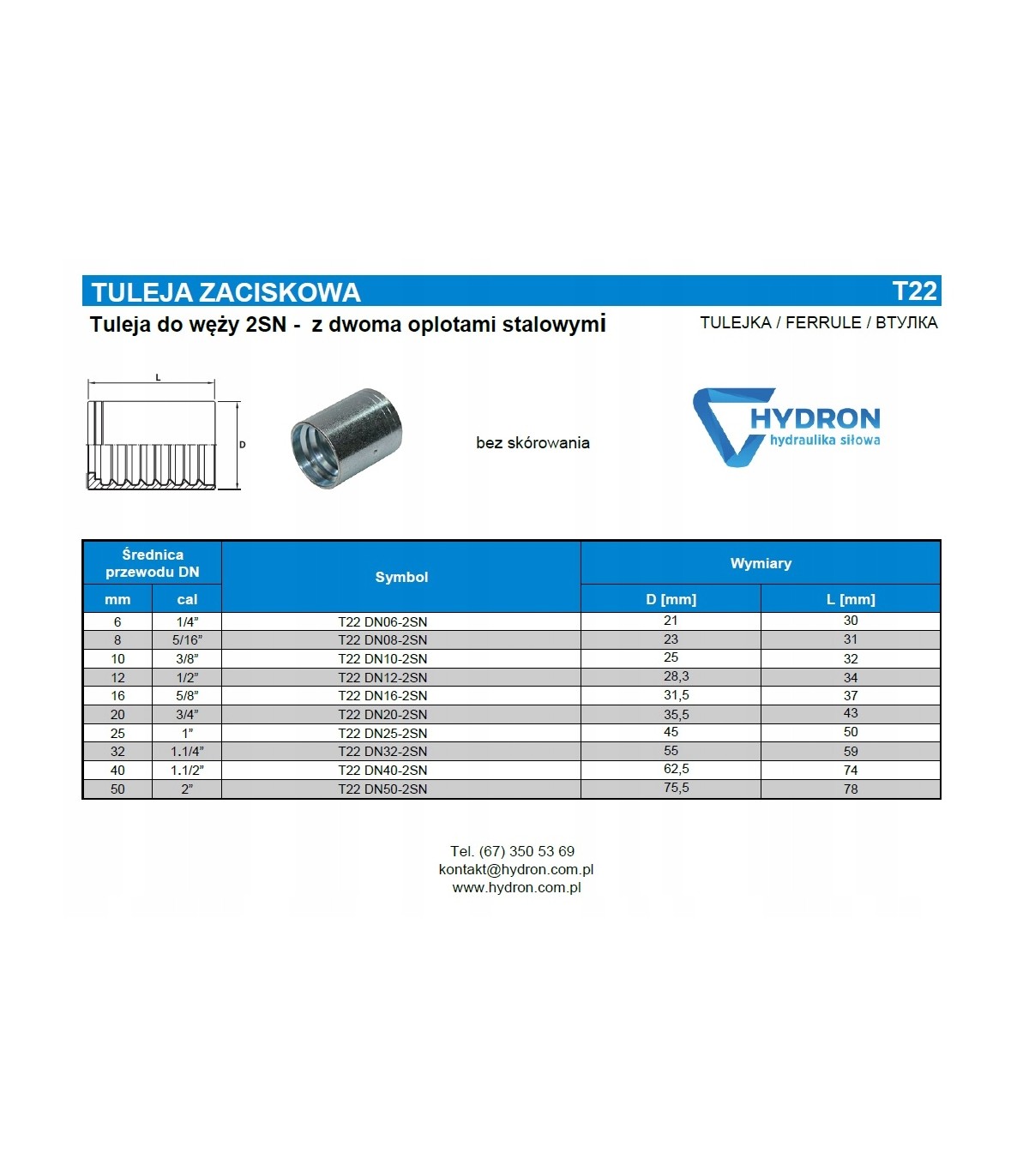

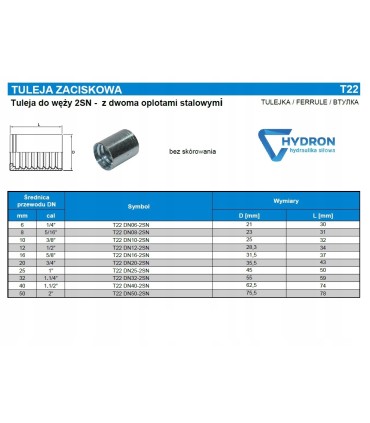

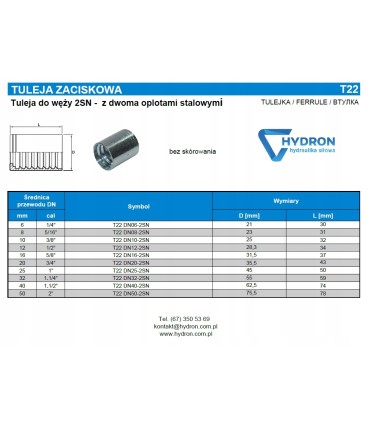

KOD

PART NO.

WĄŻ

 (DN)

PRZEPŁYW

 (DASH)

WYMIAR (D)

DIMENSIONS (D)

WYMIAR (L)

DIMENSIONS (L)

00210-03

5

3

20.6

27

00210-04

6

4

22.2

30

00210-05

8

5

23

31

00210-06

10

6

25

32

00210-08

12

8

28.3

34

00210-10

16

10

31.5

37

00210-12

20

12

35.5

43

00210-16

25

16

45

50

00210-20

32

20

55

59

00210-24

38

24

62.5

74

00210-32

51

32

75.5

78

• Średnica węża (wewnętrzna): DN06 mm ( 1/4")
• Wersja końcówki: tuleja zaciskowa
• Rodzaj gwintu: nie dotyczy
• Typ gwintu: nie dotyczy
• Rozmiar gwintu: nie dotyczy
• Rozmiar stożka ( dla metrycznych ): nie dotyczy
• Maksymalne ciśnienie: nie podano
• Typ uszczelnienia: nie dotyczy
• Wykonanie: stal automatowa
• Temperatura pracy: -20°C do + 120°C

Tuleja ( oprawka zaciskowa ) przeznaczona do zaciskania na wężach 2SN. Tuleje na wąż bez skórowania ( no skive ). Materiał : stal węglowa ocynkowana. Alternatywne oznaczenie : PHN206. Karton = 700szt.
