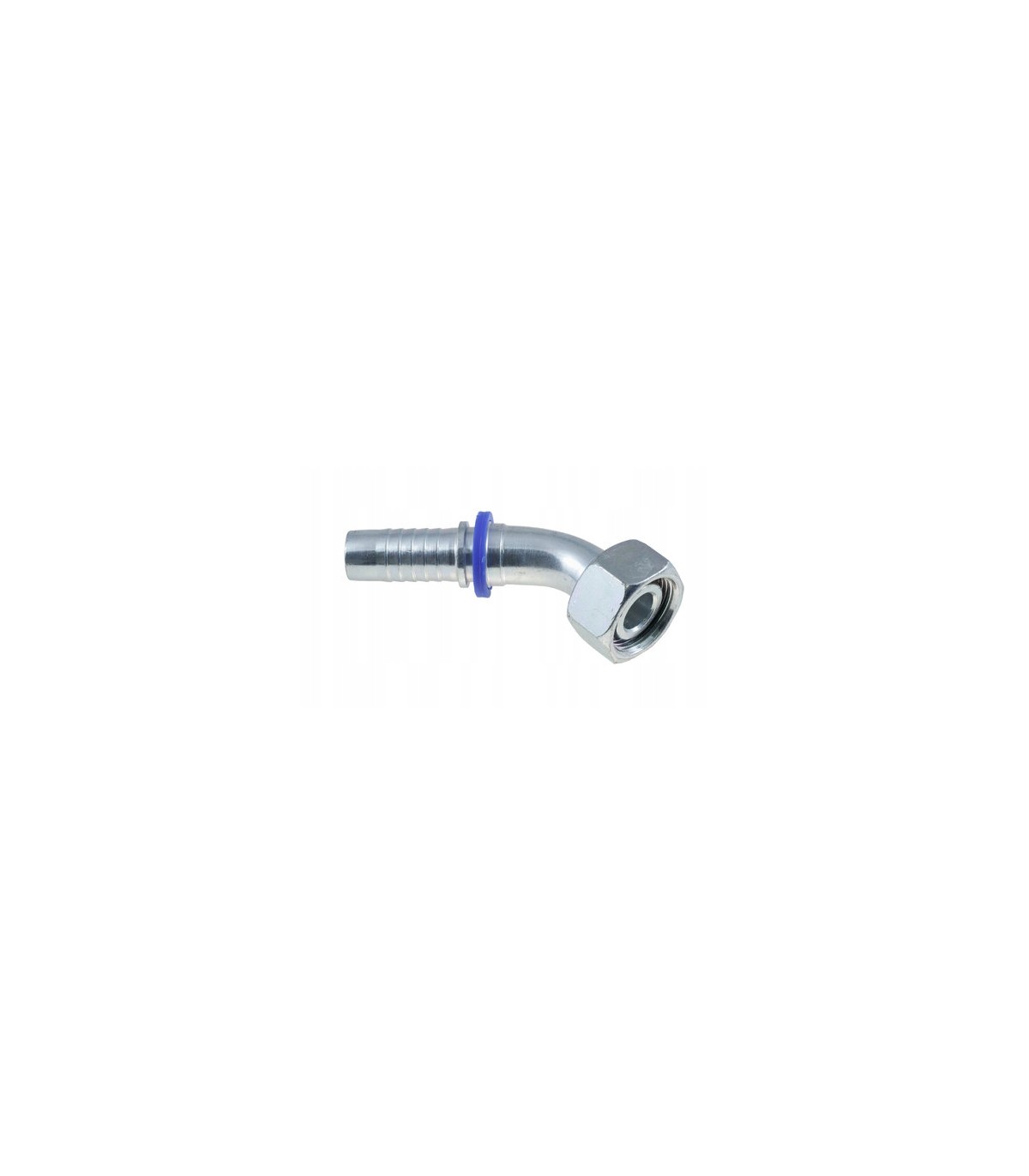

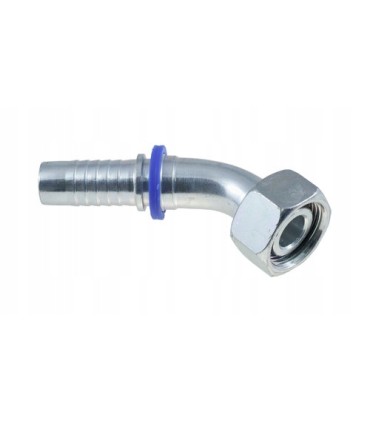

Końcówka DKOL 45° DN13 16L M22x1.5

Końcówka DKOL 45° DN13 16L M22x1.5 to element złączny przeznaczony do zaciskania na wężach hydraulicznych niskiego i średniego ciśnienia. Dzięki konstrukcji pod kątem 45° umożliwia wygodne prowadzenie przewodów w ciasnych przestrzeniach i ułatwia montaż w trudno dostępnych miejscach. Końcówka DKOL 45° wykonana została zgodnie z normą DIN 2353 i wyposażona w żeński gwint metryczny z pierścieniem uszczelniającym. Jest to rozwiązanie powszechnie stosowane w układach hydraulicznych maszyn budowlanych, przemysłowych oraz pojazdów specjalistycznych. Kąt 45° zapewnia elastyczność montażu w instalacjach o ograniczonej przestrzeni. Typ DKOL oznacza złącze z pierścieniem uszczelniającym typu L (lekkiego), które zapewnia skuteczne uszczelnienie połączenia bez potrzeby stosowania dodatkowych elementów. Wysoka jakość wykonania i precyzja gwintu gwarantują niezawodność nawet przy intensywnej eksploatacji. Produkt przystosowany jest do pracy z typowymi tulejkami zaciskowymi, dostępnymi również w ofercie Hydron.  Dzięki temu możesz liczyć na pełną szczelność i bezpieczeństwo pracy w trudnych warunkach.

Zastosowanie

Końcówki DKOL 45° są powszechnie używane w układach hydrauliki siłowej, zwłaszcza tam, gdzie wymagane są kompaktowe rozwiązania i precyzyjne prowadzenie przewodów. Znajdują zastosowanie w instalacjach maszyn rolniczych, leśnych, przemysłowych oraz pojazdach specjalnych i sprzęcie budowlanym.

Parametry techniczne:

• Wykonanie: stal automatowa ocynkowana
• Gwint: zewnętrzny M22x1.5 16L (typ lekki)
• Typ końcówki / elementu: P55 DKOL 45°
• Uszczelnienie: na stożku 24° z oringiem
• Średnica nominalna: DN13 / 13mm / 1/2"
• Maksymalne ciśnienie robocze: 315 bar
• Zastosowanie: do przewodów hydraulicznych wysokociśnieniowych
• Norma: ISO 8434-1 (DIN 2353)

• Średnica węża (wewnętrzna) Ø: Fi 13 mm = DN12/13 ( 1/2" )
• Wersja końcówki: końcówka kątowa 45°
• Rodzaj gwintu: gwint metryczny
• Typ gwintu: gwint wewnętrzny (GW)
• Rozmiar gwintu: M22x1,5
• Rozmiar stożka (dla metrycznych): 16L ( wersja lekka )
• Maksymalne ciśnienie końcówki: 315 bar
• Typ uszczelnienia końcówki: na stożku 24°
• Wykonanie: stal automatowa
• Oznaczenie grupy końcówki: P55 - DKOL45, DKOS45
• Zabezpieczenie antykorozyjne: ocynk ( w pasywacji białej )
• Przeznaczenie: zaciskanie na wężach hydraulicznych
• Pasuje do węży: 1SC, 2SC, 1SN, 2SN, 4SP, 4SH

Końcówka kolankowa DKOL 45° (P52) metryczna ze stożkiem 24° z oringiem (odmiana lekka - L) Zakucie wykonane ze stali automatowej pokryte ocynkiem.
