Trójnik BBB M18X1,5 12L

Trójnik BBB M18X1,5 12L

HYDRON

Trójnik BBB M18X1,5 12L

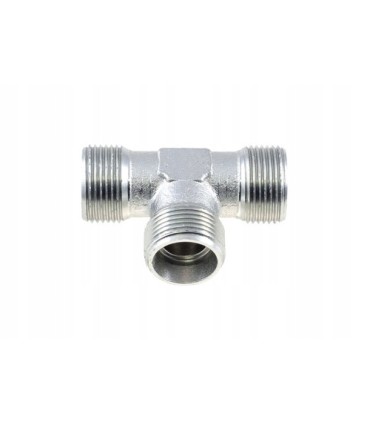

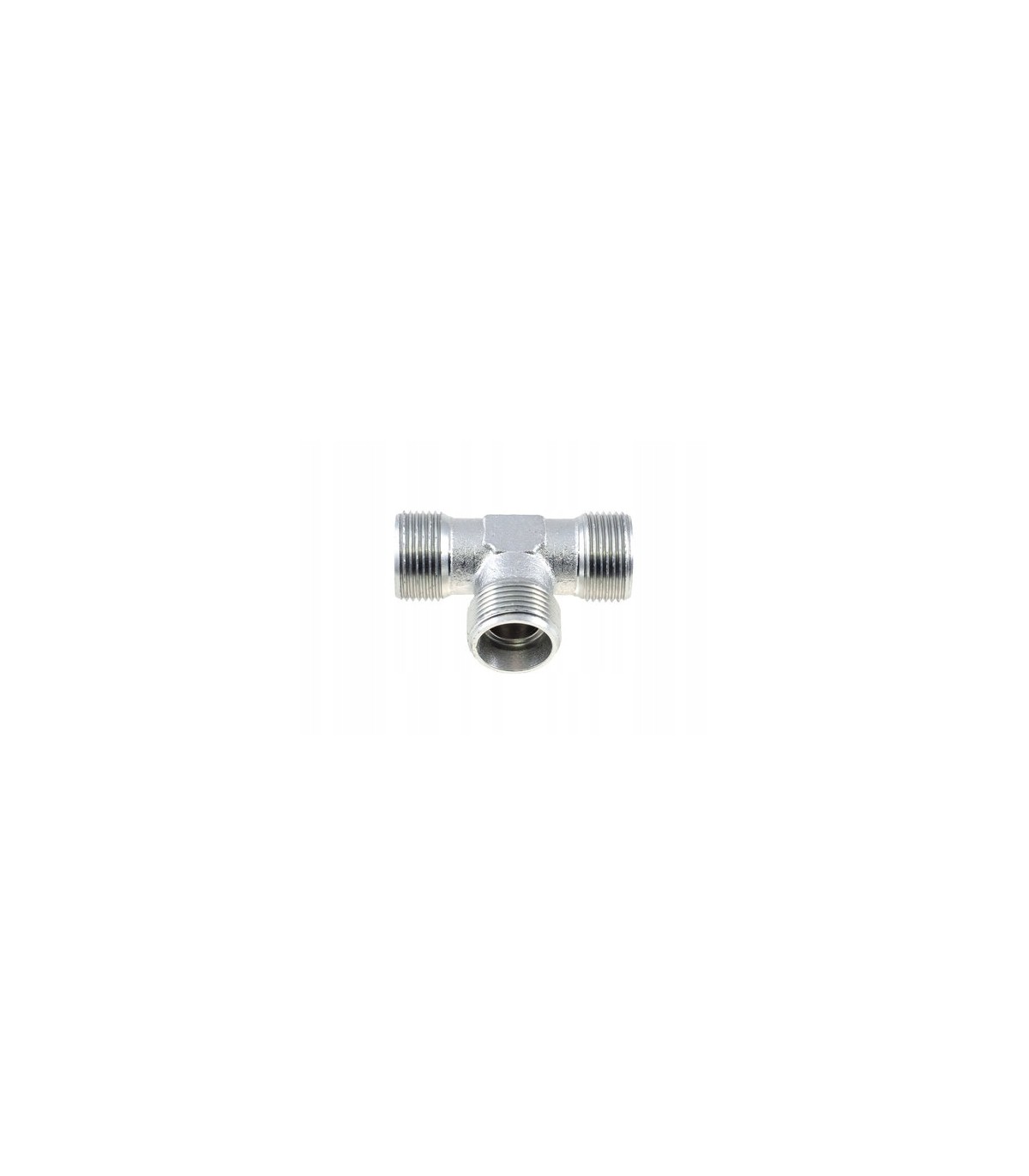

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M18x1,5 12L

Trójnik posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Złącze trójnikowe, znormalizowana wersja lekka przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym. Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu M18x1,5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 17,6 - 17,9

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Gwint ze wszystkich stron: zewnętrzny metryczny M18x1,5

Wersja: lekka

Ciśnienie nominalne: 180bar

Ciśnienie maksymalne: 250bar

Typ cieczy: olej hydrauliczny

Materiał:

stal spawalna, galwanizowana odporna na korozję

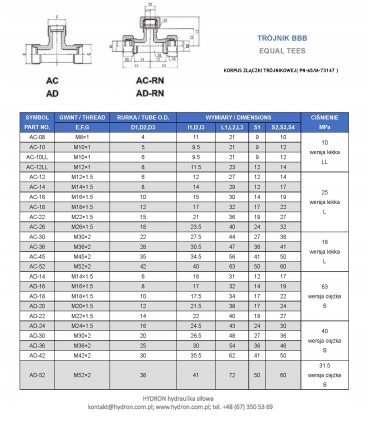

KORPUS ZŁĄCZKI TRÓJNIKOWEJ BBB, ZŁACZKA TRÓJNIKOWA BBB KORPUS ZŁĄCZKI TRÓJNIKOWEJ BBB, ZŁACZKA TRÓJNIKOWA BBB [ EQUAL TEES ]

KORPUS ZŁĄCZKI TRÓJNIKOWEJ BBB, ZŁACZKA TRÓJNIKOWA BBB

[ EQUAL TEES ]

Wykonane według Polskiej Normy : PN-65/M-73147

Złączka trójnikowa z gwintami zewnętrznymi metrycznymi z gniazdem 24°. Stosowane w hydraulice do połączeń w układach olejowych. Wykonana ze stali automatowej, pokryta warstwą antykorozyjną O-cynk w pasywacji białej. Występuje w wersji lekkiej (L – do 16 MPa) oraz ciężkiej (S – do 32 MPa) Złączka wykonana z odkuwki ( jeden element )

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

oznaczenie wg Ermetto : XT 12-L | T12L

oznaczenie wg Rastelli-Raccordi : TS100-12L

oznaczenie wg Cast : 103907.1

SYMBOL : AC-18

Złączka trójnikowa

Złącze trójnikowe / Equal Cross

TN 100

• Typ złącza: trójnik
• Gwint 1: M18x1,5
• Gwint 1 ( mm ): 17,6-17,9zew./16,2-16,6wew.
• Gwint 2: M18X1,5
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: PN-65 M73147 Złączki trójnikowe
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TS100-12L
• Oznaczenie wg CAST: 103907.1
• Oznaczenie wg PARKER ERMETO: T12L
• Oznaczenie alternatywne: XT 12-L

Złączka trójnikowa metryczna z 3 gwintami zewnętrznymi. Wykonanie : stal automatowa pokryta ocynkiem. XT NW 12 HL AC-18
