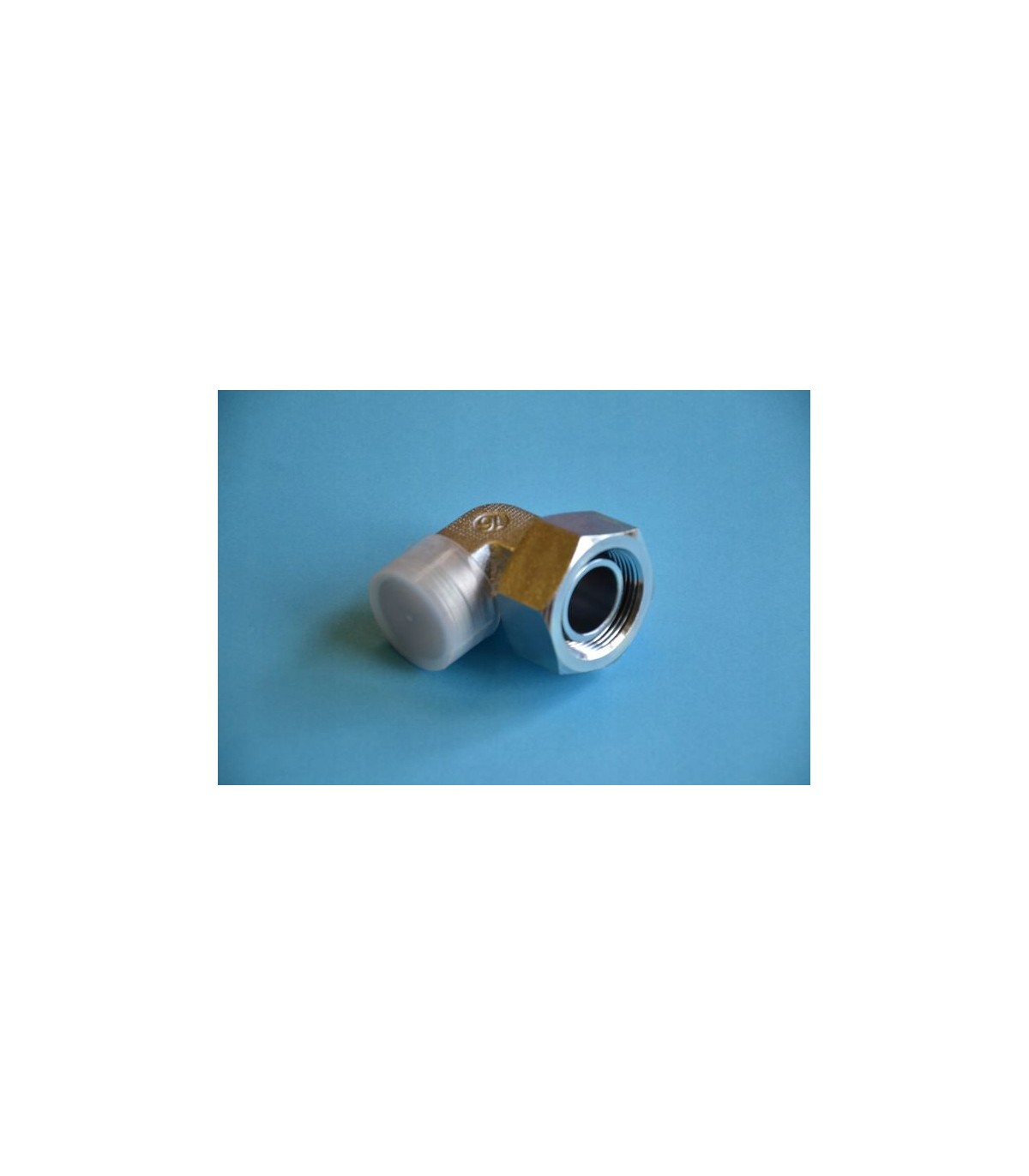

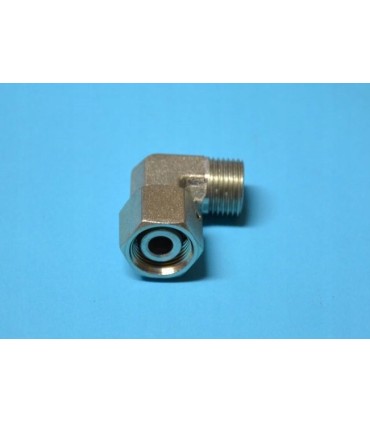

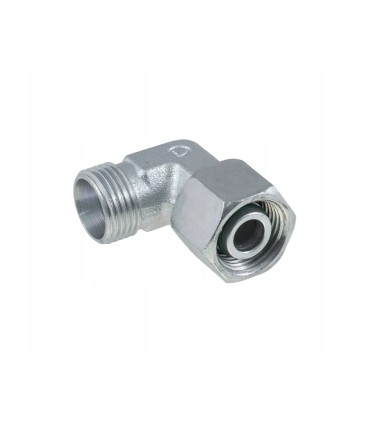

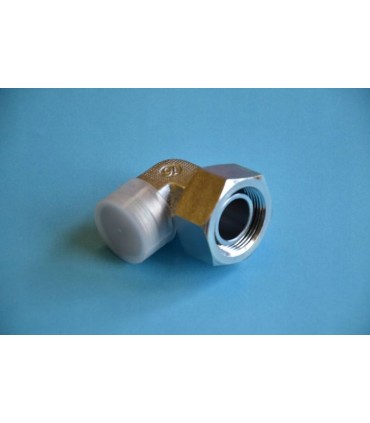

Kolanko AB 90° M22x1,5 15L

Złącze kolankowe - z jednej strony gwint zewnętrzny , z drugiej strony ruchoma nakrętka. Złączka stosowana w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną o-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L. oraz ciężkiej S.

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, leśnictwie, budownictwie i przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

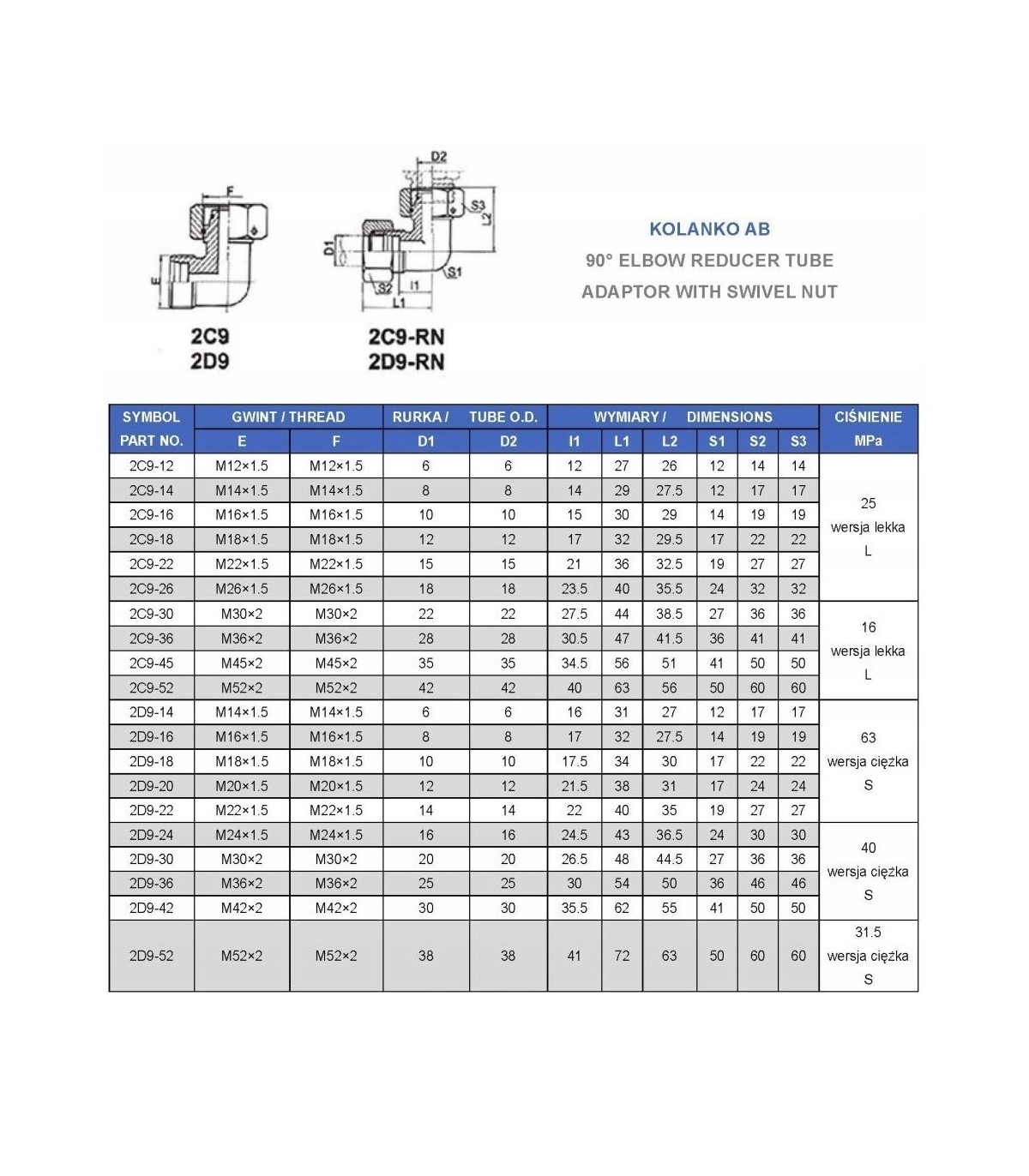

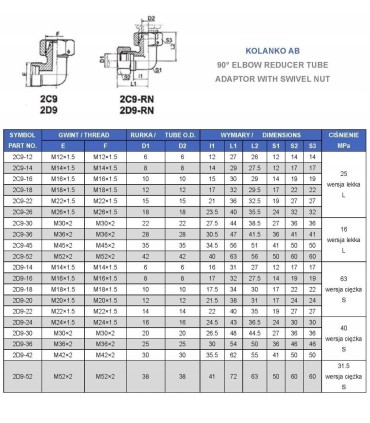

Dodatkowe dane:

Średnica gwintu M22X1,5

Średnica zewnętrzna [mm]: 21,6-21,9

Średnica wewnętrzna [mm]: 20,2-20,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Średnica nominalna przelotu:

Gwint z jednej strony: zewnętrzny metryczny 22X1,5

Gwint z drugiej strony: wewnętrzny metryczny 22X1,5

Ciśnienie nominalne: 250bar

Wersja: lekka

oznaczenie wg Cast : 604208.1

oznaczenie wg Rastteli Raccordi : TN119-15L

oznaczenie wg Parker Ermeto: EW15LOMD

Złącze kolankowe nakrętne

Adjustable male stud elbow

Złacze kątowe z nakrętką Typ: Tn 119

• Typ złącza: kolanko
• Gwint 1: M22x1,5
• Gwint 1 ( mm ): 21,6-21,9zew./20,2-20,6wew.
• Gwint 2: M22X1,5
• Przeznaczenie: jako złączka ( łączenie )
• Ciśnienie pracy: 315 bar
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)
• Polska Norma: brak danych
• Temperatura pracy: -20°C do + 120°C
• Zabezpieczenie: ocynk ( w pasywacji białej )
• Materiał: stal automatowa
• Oznaczenie wg RASTELLI RACCORDI: TN119-15L
• Oznaczenie wg CAST: 604208.1
• Oznaczenie wg PARKER ERMETO: EW15LOMD
• Oznaczenie alternatywne: XEW 15-L

Kolanko AB nastawne ( ustawne ) metryczne. Z jednej strony nakrętka z drugiej gwint zewnętrzny. Wykonanie stal automatowa pokryta ocynkiem. XEW 15L CF (M22X1,5) TN419-15L 2C9-22
