Tuleja zaciskowa na wąż DN08 1SN / 2SC (5/16")

Tuleja zaciskowa na wąż DN08 1SN / 2SC

HYDRON

Tuleja zaciskowa na wąż DN08 1SN / 2SC

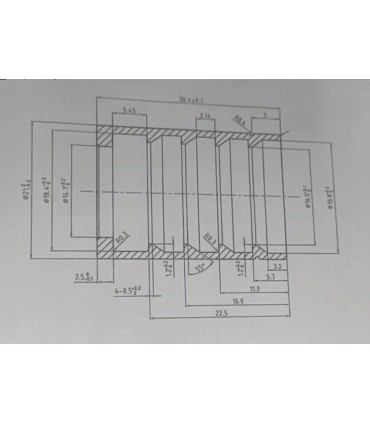

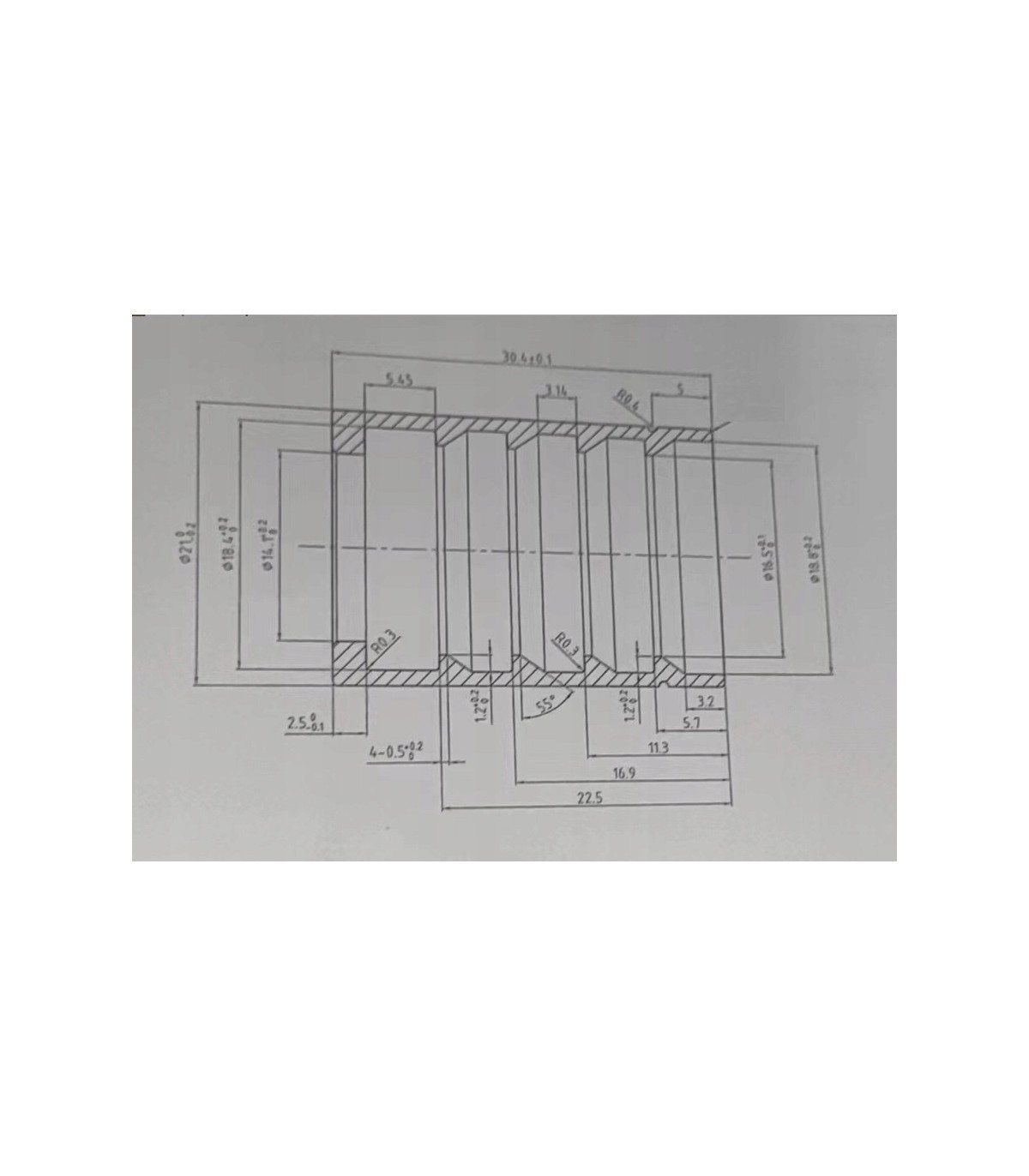

Wymiary tulejki

średnica zewnętrzna : 21mm

średnica wewnętrza : 15,6mm

długośc całkowita : 32mm

wymiar pod zamek :  12,7mm

Oznaczenie alternatywne: 6001.0800SC

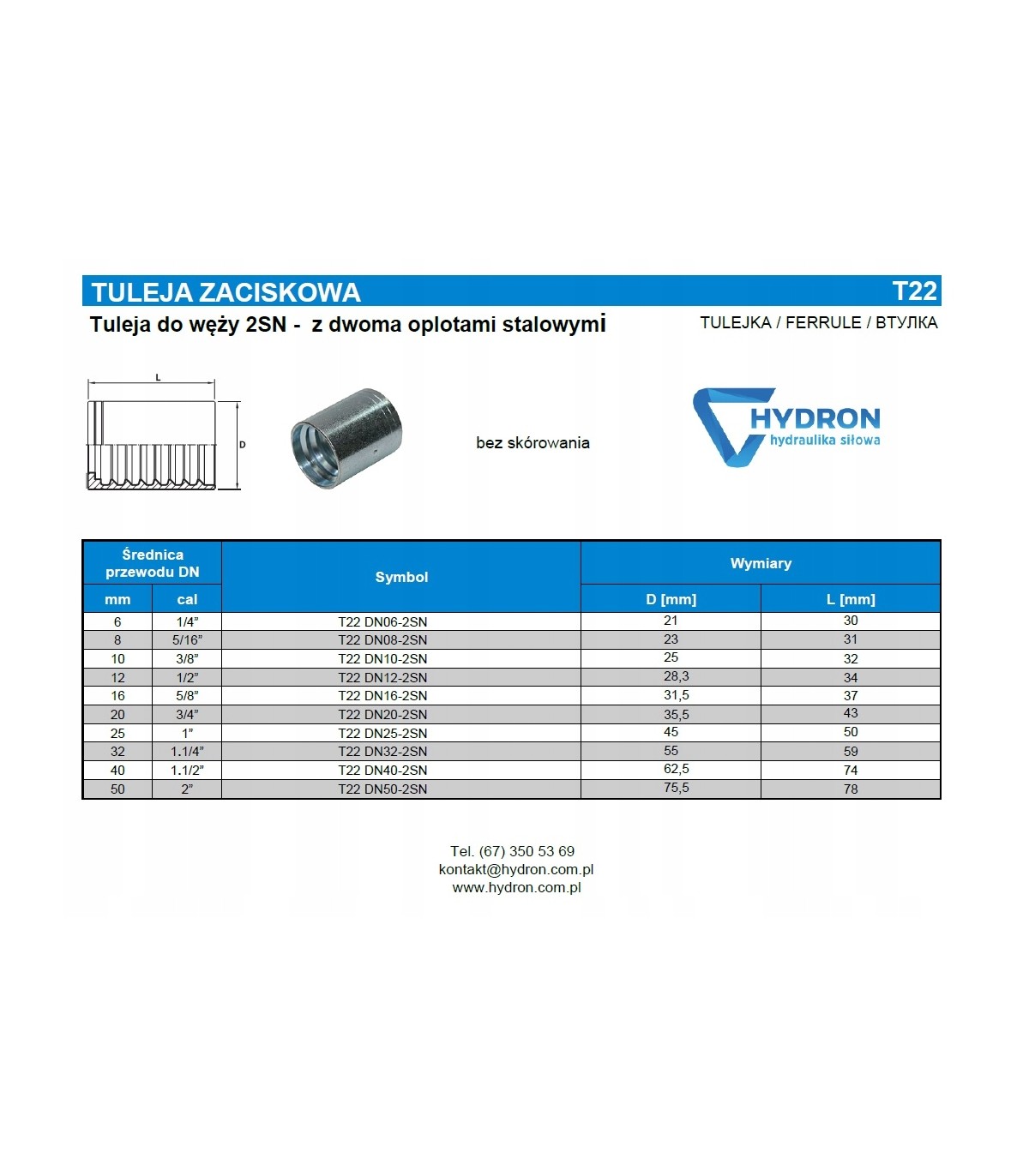

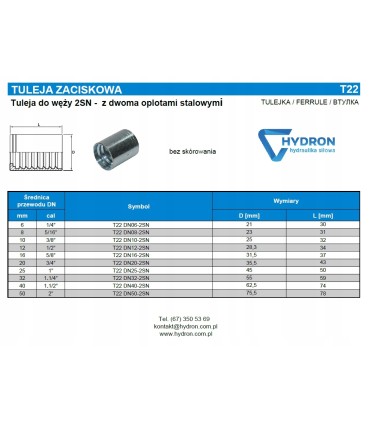

KOD

PART NO.

WĄŻ

 (DN)

PRZEPŁYW

 (DASH)

WYMIAR (D)

DIMENSIONS (D)

WYMIAR (L)

DIMENSIONS (L)

00110-03

5

3

17.5

27

00110-04

6

4

20.6

30

00110-05

8

5

20.8

31

00110-06

10

6

23.3

32

00110-08

12

8

27

34

00110-10

16

10

30

37

00110-12

20

12

34

43

00110-16

25

16

42.6

50

00110-20

32

20

52

59

00110-24

38

24

58

74

00110-32

51

32

72

78

• Średnica węża (wewnętrzna): DN08 mm ( 5/16" )
• Wersja końcówki: tuleja zaciskowa
• Rodzaj gwintu: nie dotyczy
• Typ gwintu: nie dotyczy
• Rozmiar gwintu: nie dotyczy
• Rozmiar stożka ( dla metrycznych ): nie dotyczy
• Maksymalne ciśnienie: nie podano
• Typ uszczelnienia: nie dotyczy
• Wykonanie: stal automatowa
• Temperatura pracy: -20°C do + 120°C
• Oznaczenie alternatywne: 6001.0800SC

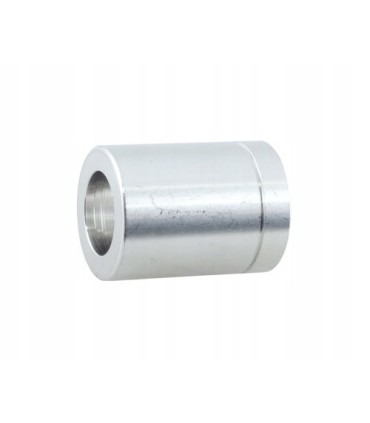

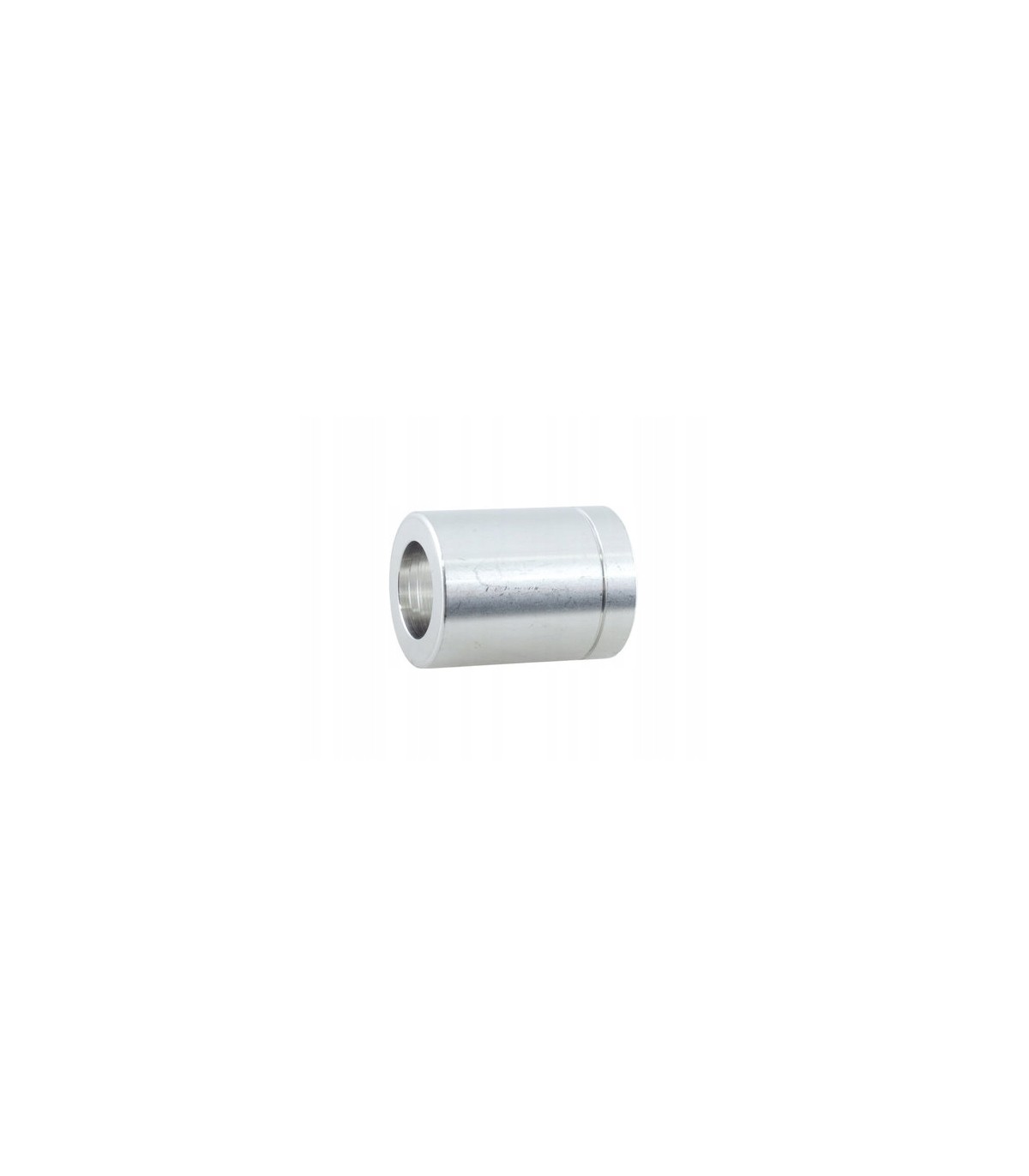

Tuleja ( oprawka zaciskowa ) przeznaczona do zaciskania na wężach 1SN (R1AT) lub 2SC. Tuleje na wąż bez skórowania ( no skive ). Materiał : stal węglowa ocynkowana. Alternatywne oznaczenie : PHN108
